JY-ZA直流高低值電壓繼電器主要技術參數:
  額定直流電壓: 110V、220V
  動作整定范圍：
  額定直流電壓110V:高值110V-150V,低值80V-110V;
  額定直流電壓220V:高值220V-260V,低值190V-220;
  動作時間: 2倍動作值時,動作時間不大于20ms
  定值誤差:不大于±2%
  返回系數:高值不小于0.97 ,低值不大于1.02
  功耗:在額定電壓下,繼電器功耗不大于6W
  觸點性能：當時間常數為5ms的電感性負載時,繼電器觸點斷開容量為交流電壓250V時,交流不大于2A,直流電壓為24V時,電流不大于5A。

JY-ZA直流高低值電壓繼電器工作條件:
  a)大氣壓力80kpa-160kpa;
  b)環境溫度-10°C- +50°C;
  c)空氣相對濕度不高于90% (月平均**溫度20°C) ;
  d)使用地方不允許有較強的外磁感應強度;
  e)使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體;
  f)使用地方不允許有爆炸危險及充滿塵埃與破壞金屬和絕緣的席蝕性氣體;
  g)使用地方不允許有較嚴重的霉菌存在;
  i)使用地方不允許有較強的振動與沖擊;
  絕線電阻：繼電器外殼與各端子間,以及電氣上無聯系的各電路之間的絕緣電阻不小于300M0。
  介質強度：繼電器外殼與各端子間以及電氣上無聯系的各電路之間的絕緣強度,應能承受2kV, 50Hz交流電壓,歷時1min無閃絡與擊穿
現象。同組接點間應能承受1kV,50Hz交流電壓,歷時1min無閃絡與擊穿現象。
  抗干擾性能：符合GB7261和GB6261 ?靜態繼電器及保護裝置的電氣干流試驗? 。

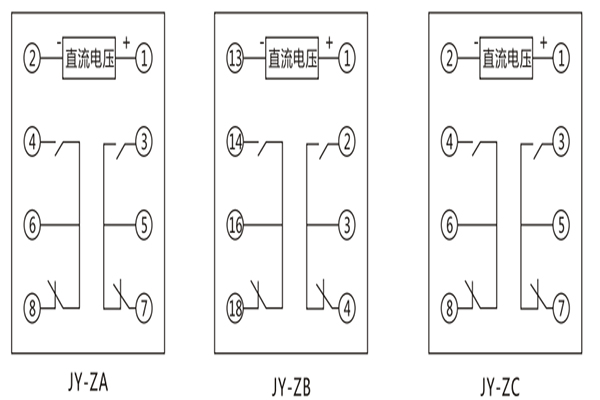

JY-ZA直流高低值電壓繼電器內部接線及外引接線圖:

JY-ZA直流高低值電壓繼電器外形及開孔尺寸:
  JY-ZA采用HK-1殼體
