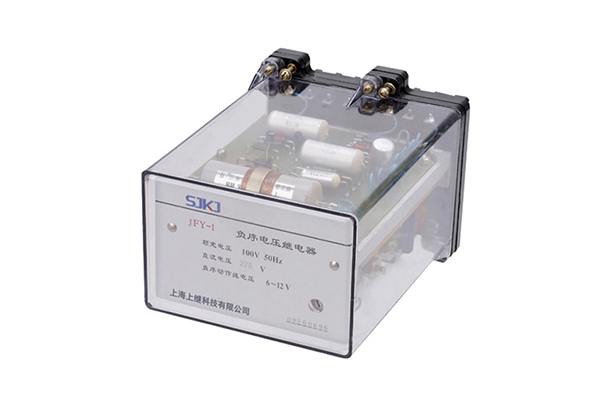

一、JFY-1電壓繼電器概述
JFY-1電壓繼電器（以下簡稱繼電器）為集成電路型繼電器，可用于發電機和變壓器的繼電器保護線路中，作為電壓閉鎖元件，它反映不對稱故障時線路電壓的負序分量。
該繼電器采用撥碼開關來整定動作電壓，使動作值的整定更加精確、直觀，為用戶提供了極大方便。并可直接替代原用DY-4型負序電壓繼電器。
二、JFY-1電壓繼電器技術數據
2.1額定參數
2.1.1額定輔助直流電壓：220、110、48V；
2.1.2額定交流電壓：110V、50Hz。
2.2動作值及準確度
繼電器的負序動作電壓為6 ~ 30V。
在任一整定點上，其動作值誤差不超過±3%，一致性不大于3%。
2.3返回系數
繼電器的返回系數不小于0.9。
2.4動作時間
當作用于繼電器上的電壓為1.2倍動作電壓時，繼電器的動作時間不大于0.1s。
當作用于繼電器上的電壓為3倍動作電壓時，繼電器的動作時間不大于0.03s。
2.5可靠性
在最小整定值下，繼電器施加1.1倍對稱的正序額定電壓繼電器不應誤動，可靠系數不小于2。
2.6沖擊電壓
各帶電的導電電路分別對地之間以及交流回路與直流回路之間應能承受5kV（峰值）標準雷電波的檢驗。
2.7承受高頻電氣干擾能力
能承受頻率為1MHz及100kHz衰減振蕩波（第一個半波電壓幅值共模2.5kV，差模為1kV）脈沖干擾檢驗。
2.8機械性能
a.工作條件：能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應檢驗。
b.運輸條件：能承受嚴酷等為Ⅰ級的振動耐久、沖擊耐久、碰撞檢驗。
2.9環境條件
a.環境溫度
工作：-10℃~+50℃；24h內平均溫度不高于35℃；
貯運：-25℃和+70℃；在極限值下不施加激勵量，繼電器不出現不可逆變化，溫度恢復后繼電器應能正常工作。
b.相對濕度：最濕月的平均**相對濕度為90%，同時該月的月平均溫度為25℃，且表面無凝露，**溫度為+40℃時，平均**相對濕度不超過50%。
c.大氣壓力：80~110kPa（海拔高度相當于2km及以下）。
三、JFY-1電壓繼電器原理、端子接線及整定

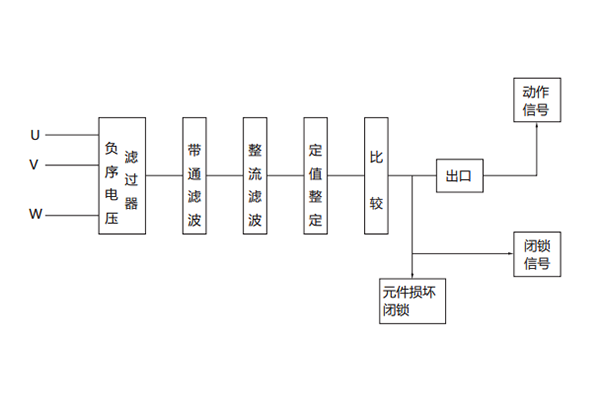

4.1繼電器原理如下圖
三相電壓經負序電壓濾過器后，將其中的負序分量轉變?yōu)閱蜗嚯妷盒盘?hào)（這個信號的大小與三想電壓中的負序分量成正比），這個信號經整流濾波、定值整定回路后，變成平穩的直流信號與某一基準電壓相比較，條件滿足時比較器翻轉，出口繼電器動作并發出動作指示信號。
如果繼電器內部元件損壞，則元件損壞閉鎖回路動作，將出口閉鎖、并發出閉鎖信號。

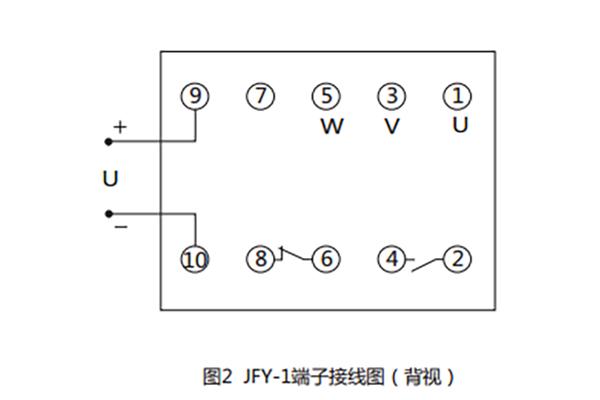

4.2端子接線圖
4.3整定
a.整定采用三位撥碼盤，撥盤數字乘以0.1即為整定值，如：若要整定負序動作電壓為15V，則可將撥盤數字為150，150×0.1=15，即為整定值，同樣，若要整定負序動作電壓為6V，則可將撥盤數字整定為060，60×0.1=6，即為整定值。
b.整定范圍： JFY-1電壓繼電器的整定范圍為6~30V。
四、JFY-1電壓繼電器用戶安裝調試
5.1用戶調試

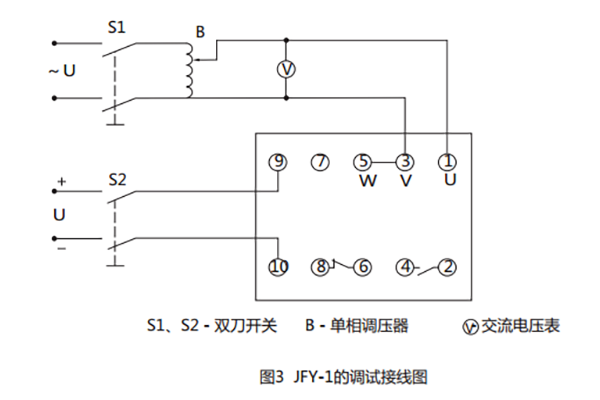

用戶在調試時，按圖3接線圖3為模擬VW相間短路的調試接線圖，在模擬UV， WU相間短路時，需分別將端子①、③或①、⑤短接，三種相間短路時測出的動作電壓為整定動作的3倍,誤差均不應超過±5%，若三種相間短路方式測得的動作電壓相差較懸殊，則按以下步驟進行調試。
a.在端子①、③上施加100V，50Hz交流電壓；
b.用數字萬用表測量印制板上的測試點M和O之間的電壓UMO；
c.調電位器R2，用數字萬用表測量測試點N和測試點O之間的電壓UNO，使UNO=1/2UMO，并記下測試點Q和P之間的電壓UQP1；
d.在端子①、⑤上施加100V，50Hz交流電壓；
e.調電位器R4，用數字萬用表測量測試點Q和P之間的電壓UQP2，使UQP2=UQP1。若三種相間短路測得的動作電壓較接近，但與整
定值誤差較大時，按以下步驟調試。
a.將撥盤在100位置；
b.在①、③上施加17.32V，50Hz交流電壓；
c.調電位器R32直至繼電器剛好動作。
五、JFY-1電壓繼電器用戶安裝調試接線圖

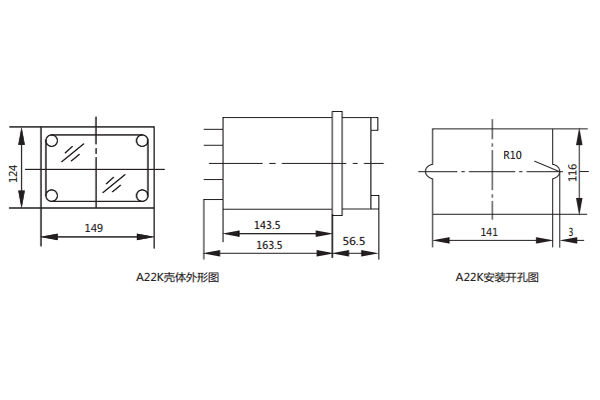

六、JFY-1電壓繼電器外形及開孔尺寸
