JS-G1端子排靜態時間繼電器采用英晶震蕩器和大規模CMOS集成專用電路,其延時精度遠高于電磁型時間繼電器和RC型時間繼電器,為電力系統繼電器保護縮短主保護和后備保護時間差提供保證,且整定范圍更大,極差更小,直觀方便,從0.02s到999h范圍內都可以任意整定,均能保證精度,無須效驗。主要用于各種保護和自動控制線路中,使控制元件的動作得到可靠的延時。

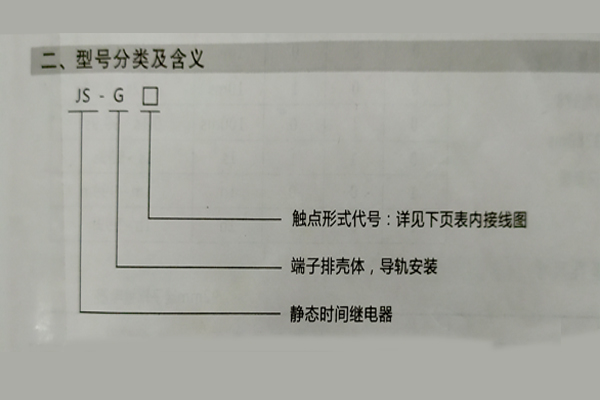

二、JS-G1端子排靜態時間繼電器型號分類及含義
三、JS-G1端子排靜態時間繼電器工作原理

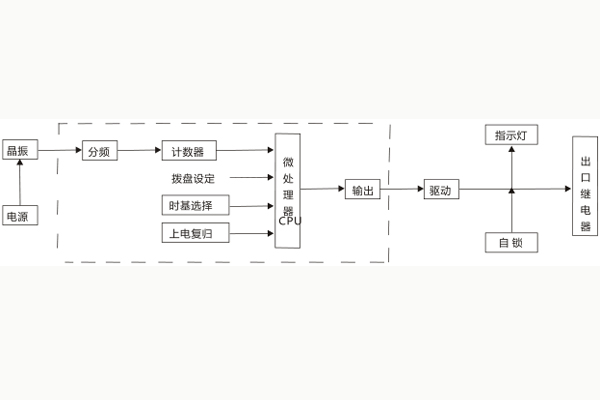

JS-G1端子排靜態時間繼電器采用大規模CMOS專用集成電路。上電瞬間,晶振起振,CPU復位,從零開始正向計數,同時讀取拔盤的設定值的時基常數;當計數值與設定值同時,輸出高電平,驅動三極管,出口繼電器動作,且利用觸點自保持,以保證不發生抖動,當電源消失,出口繼電器則返回。
四、JS-G1端子排靜態時間繼電器技術條件
延時范圍和極差:延時范圍:0.02s~999h可選;
延時整定誤差:繼電器在20℃±50℃時,施加額定電壓下,繼電器延時整定誤差(包含一致性):整定值≤100s時,誤差
≤0.1s;整定值大于100s時,誤差<±0.1%;
返回時間:用切斷電路的方法,使繼電器斷電,繼電器觸點返回不大于20ms;
電源電壓允許變動范圍:電源電壓允許變動范圍為額定電壓的0.8~1.1倍;
觸點容量:在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中,斷開容量為50W;在電壓不
超過250V,電流不超過2A,功率因數為COSφ=0.4+0.1的交流電路中,斷開容量為250VA。輸出觸點在上述規定的負荷條件下,產
品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為;
介質強度:繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間能承受2000V(有效值),50Hz的交流電壓,歷時
1min試驗無絕緣擊穿或飛弧現象;
絕緣電阻:繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不
小于300MΩ。
電壽命:繼電器觸點接于規格容量的電路負荷中,能可靠動作及返回,電壽命為105次。
機械壽命:繼電器不接負荷能可靠動作及返回,其機械壽命為105次。
功率消耗:在額定電壓下,繼電器功率消耗不大于5W。

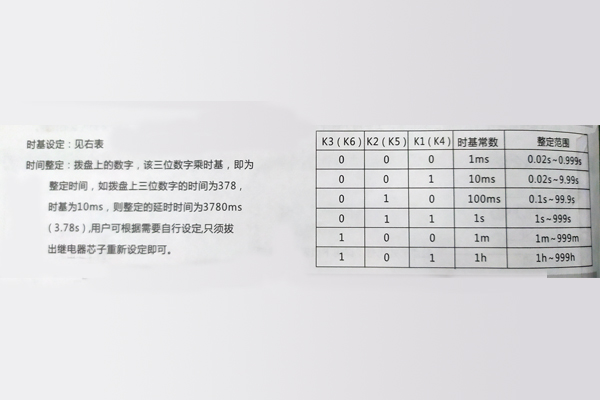

五、JS-G1端子排靜態時間繼電器鑒定方法及使用
