磁保持繼電器驅動電路

發布時間 :    瀏覽次數 : 860

磁保持繼電器與普通電磁繼電器相比,優點是耗電小,只有線圈通電時消耗一些電能,待觸發脈沖消失之后,靠內部的永久磁鐵保持繼電器處于原狀態。

但是,這種繼電器的驅動電路比普通電磁繼電器要復雜,這里介紹一款采用專用IC構成的磁保持繼電器驅動電路,感興趣的朋友可以參考下。

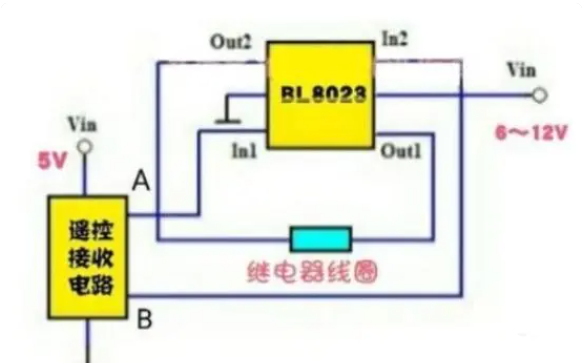

圖1:磁保持繼電器驅動電路

上圖中磁保持繼電器驅動電路采用專用器件BL8023驅動,電路簡單,靜態耗電小。電路中BL8023的推薦工作電壓為5~25V,靜態耗電在μA級,驅動電流可達400mA。

前級遙控接收電路的A、B輸出端輸出的觸發脈沖分別送至BL8023的In1和In2端,當In1端為“1”,In2端為“0”時,IC的Out1輸出為“1”,Out2輸出為“0”,此時繼電器閉合;若In1端為“0”,In2端為“1”,則Out1輸出為“0”,Out2輸出為“1”,繼電器斷開。當In1和In2端皆為“0”或“1”,則Out1和Out2輸出端皆為高阻態,繼電器保持原狀態。

BL8023的封裝有SOP-8封裝和SOP-6封裝兩種,前者封裝有兩個空腳,分別為②腳和⑥腳。

磁保持繼電器分為二種,一種是單線圈,一種是雙線圈兩種,單線圈的驅動電路比較簡單,可以根據實際需要來選用。
