避免出現開斷高壓，傷害電路中其它元器件。看下圖：

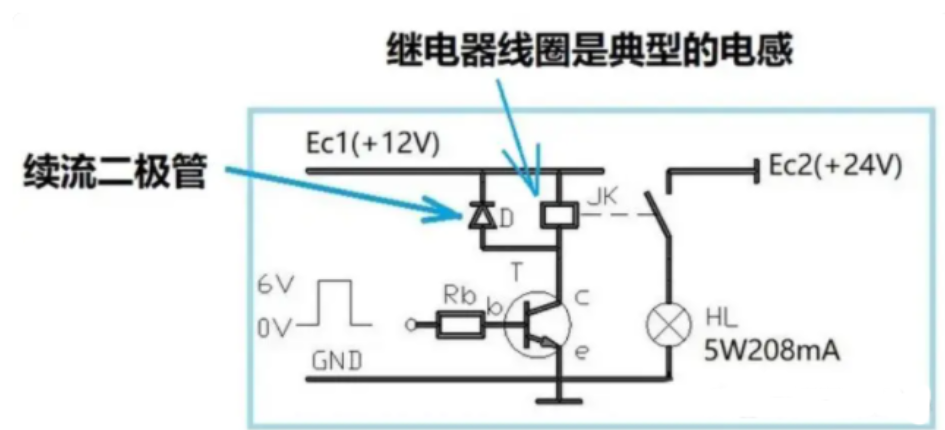

圖1：繼電器驅動電路當晶體管T截止瞬間，電感線圈兩端會產生反向電動勢：E=-LdI/dt，這里的L是繼電器線圈電感量，dI/dt是電流對時間的改變量。繼電器產生的反向電動勢可達電源電壓的三倍，嚴重威脅到驅動三極管T。為了消除繼電器的開斷過電壓，將二極管與線圈并接。注意二極管的接線方向，其負端接在正電源側。如此一來，繼電器線圈產生的開斷過電壓就能夠通過續流二極管實施泄放，從而抑制了開斷過電壓。如果繼電器線圈的工作電流較大，則續流二極管要串接一只電阻。我們?cè)倏磳?shí)用電路（電動機控制模塊）

圖2：電動機控制模塊中的繼電器線圈也并接了續流二極管我們看到圖2中的繼電器線圈亦并接了續流二極管。最后問題主一個問題：如果繼電器線圈的工作電源是交流的，我們還需要配續流二極管嗎？如果不需要，該如何抑制開斷過電壓？
