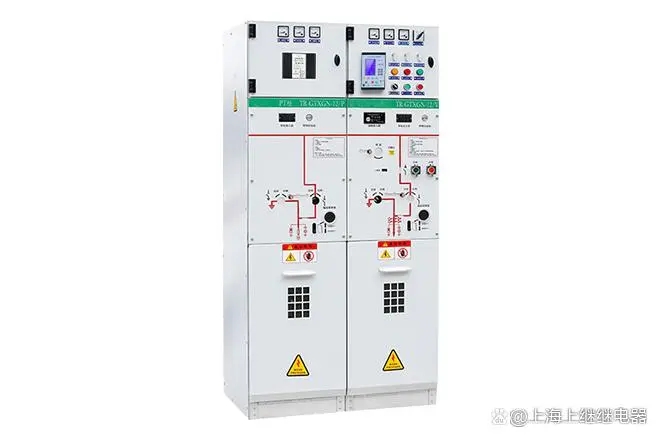

固體柜全稱為固體絕緣環網柜，是采用固體絕緣材料作為主絕緣介質的環網柜。將真空滅弧室及其導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊，人可觸及的模塊表面涂覆有導電或半導電屏蔽層并可直接可靠接地的環網柜。

固體柜的優缺點

與氣體絕緣環網柜比較，它有其自身優缺點：

1） 無氣體泄漏及溫室效應風險，環保性能好，免維護；

2） 環氧樹脂整體澆注的全密封絕緣結構，絕緣性能可靠，環境適應性強；

3） 模塊化設計，體積小，產品靈活，利于現場拼裝；對于道路交通情況不佳的偏遠地區，可以分拆運輸，之后再組裝，使得運輸及安裝方式多樣化；

4） 新興產品，成本高，配套不完善；

5） 生產工藝不成熟，廢品率高；

6） 智能監控技術不成熟，檢測結果有效性尚待改善。

典型的固體柜介紹

典型固體柜分別對應兩大派系：①第一代固體柜主回路為真空斷路器或真空負荷開關+真空絕緣的隔離/接地開關；②第二代固體柜主回路為真空斷路器或真空負荷開關+帶可視斷口的空氣絕緣的隔離/接地開關。

優點主要包括：①產品與環境和諧，主回路采用固體材料進行絕緣，隔離接地三工位開關采用固體絕緣或空氣絕緣后，整柜不使用SF6氣體，不產生溫升氣體、不破壞臭氧層；②高性能環氧樹脂材料的應用，可以使主回路結構更加簡化，實現小型、輕量化；③簡易化的操作機構設計及產品模塊化設計，零件數量少，生命周期內取消氣體壓力監視，減少維護量，甚至免維護。

1、一代固體柜技術特點

第一代固體柜主體結構為第二派系產品，即真空斷路器或真空負荷開關+真空絕緣的隔離/接地開關結構。

VSS-12一代產品是在固封成形和真空絕緣技術的基礎上，采用環氧樹脂（APG工藝）將斷路器/負荷開關真空滅弧室和三工位真空滅弧室分相澆注在環氧樹脂材料中，并通過一次導電件將其連接在一起構成單相開關單元，最后由絕緣母線等絕緣連接件組裝在一起構成全絕緣、全封閉、防凝露的固體絕緣環網開關設備。固體開關的密封設計為整體式澆注式全封閉設計，可使固體開關的防護等級達到IP67，使產品性能達到不受外界環境變化的影響，開關結構為各相分離設計，進而具有完全避免相間短路的能力。

2、二代固體柜技術特點

第二代固體柜主體結構為第一派系產品，即真空斷路器或真空負荷開關+空氣絕緣的隔離/接地開關結構。

與第一代固體柜相比，其結構特點是采用固體絕緣材料將三相斷路器真空滅弧室澆注在殼體中三工位開關（隔離、接地）采用同軸刀閘式旋轉結構，并做有觀察窗，可以直接觀察隔離斷口，用電更加安全可靠。
