BY-4A電壓繼電器主要用途及技術參數

發布時間 :    瀏覽次數 : 2062

BY-4A電壓繼電器

一、BY-4A電壓繼電器主要用途

BY-4A電壓繼電器(以下簡稱繼電器)是一種小定值的過電壓繼電器,用于電力系統繼電器保護線路中,作為方向橫差保護的閉鎖元件。

二、BY-4A電壓繼電器結構及工作原理

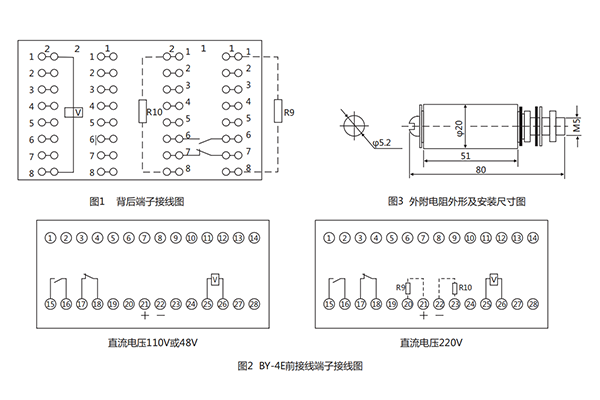

背后端子接線圖見圖1,前接線端子接線圖見圖2,外附電阻外形及安裝尺寸圖見圖3(只有220V時有外附電阻)。

繼電器由電壓互感器、整流濾波及觸發回路、執行元件等環節組成。在正常情況下,繼電器輸入電壓接近于零,執行元件(小中間繼電

器)不動作。當所加交流電壓高于繼電器整定值時,觸發器翻轉,中間繼電器動作,使動合觸點閉合,動斷觸點斷開,完成了繼電器的作用。

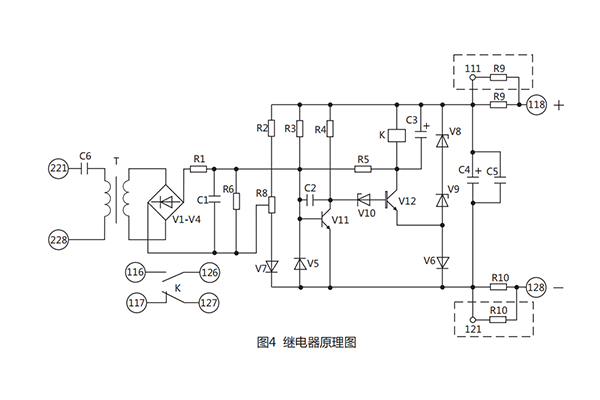

繼電器原理見圖4。

工作原理

三、BY-4A電壓繼電器技術參數

1.交流額定電壓:100V、50Hz。

2.直流額定電壓:48V、110V、220V。

3.整定范圍:2V~15V。

4.返回系數:不小于0.85。

5.動作時間:在1.2倍整定點上不在于0.04s。

6.動作值誤差:任意整定值不大于6%。

7.動作值變差:不大于10%。

8.觸點型式:一動合、一動斷。

9.功率消耗

AC≤6VA

DC 220V/≤6W,110V/≤4W,48V/≤2W。

10.觸點斷開容量:

在直流有感(τ=5ms)回路,U≤250V,I≤0.5A,為30W;在交流(cosφ=0.4)回路,U≤250V,I≤1A,為100VA。

11.觸點長期允許閉合電流為2A。

12.電壽命為5000次。

13.機械壽命為50000次。

14.絕緣電阻不小于300MΩ。

15.介質強度

繼電器各導電電路連一起與外露的非帶電金屬部分及外殼之間,能承受 2kV(有效值)50Hz的交流電壓歷時1min試驗,而無絕緣擊穿

或閃絡現象。

16.沖擊電壓為5kV。

17.當環境溫度為50℃,繼電器應能長期耐受110%額定電壓其線圈溫升不超過55℃。

原理圖
