DX-32B信號繼電器用途

DX-32B信號繼電器包括DX-31B、DX-32A、DX-32B，適用于直流操作的保護線路中，作為動作指示器。DX-31BJ、DX-32AJ、DX-32BJ適用于交流操作的保護線路中，作為動作指示器。

DX-32B信號繼電器結構和原理

本繼電器為拍合型電磁式信號繼電器，在一個導磁體上有吸引線圈（電流或電壓）在導磁體上裝一個活動的動板，動板上的絕緣板頂動兩組動合觸點。

DX-31B型在動板上并裝有限制片，是觸點機械閉鎖的擒縱機械，在銘牌上裝有信號指示器。DX-32A型多一個保持線圈作為電壓閉鎖機械在銘牌上裝有信號燈。

DX-32B型多一組動合觸點，保持線圈與信號燈是并聯的，在信號燈燒毀時保持線圈仍可正常工作。

DX-31B型信號繼電器的吸引線圈通電時產生電磁吸力，將動板吸合。此時觸點處于工作狀態（動合觸點閉合）同時限制片將信號 牌縱放而顯示動作，當吸引線圈斷時，由于限制片的作用，觸點與指示器仍處于工作狀態。當按動指示器后，動板回到起始位置，限制片將指示器擒住，觸點回到原位。

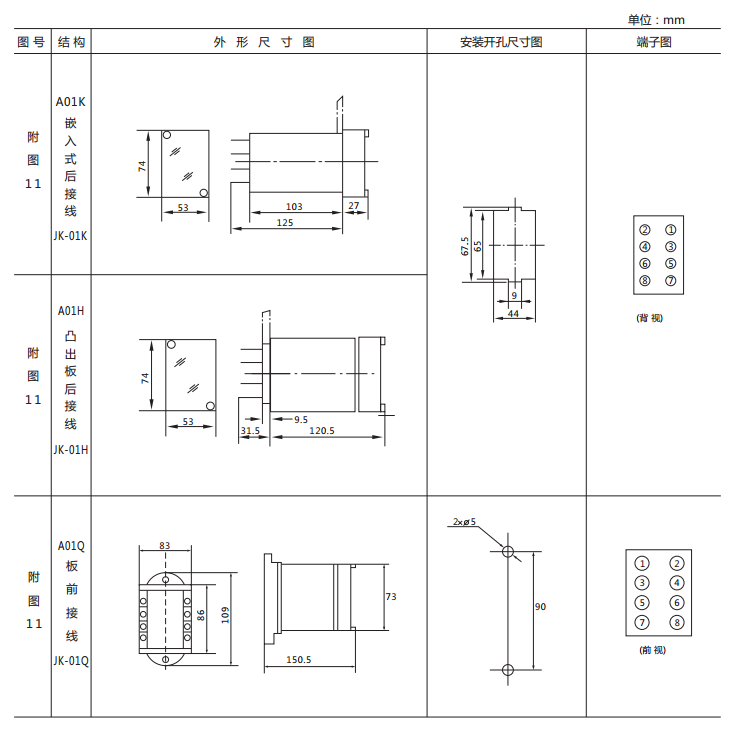

DX-32A，DX-32B型信號繼電器的吸引線圈通電時，產生電磁吸力，將動板吸合，此時觸點處于工作狀態，其中一組觸點將保持線圈通電，指示燈亮，顯示動作，當吸引線圈斷電時，繼電器受保持線圈的電磁吸力，仍保持在工作狀態，當保持線圈斷電時，繼電器則返回到起始位置。繼電器有嵌入和突出兩種安裝方式，請?jiān)谟嗀洉r(shí)注明。

DX-32B信號繼電器技術數據

1、額定值繼電器工作繞組額定值為220、110、48、24、12V或0.01、0.015、0.02、0.025、0.04、0.05、0.075、0.08、0.1、0.15、 0.2、0.25、0.5、0.75、1、2、4A。 DX-32A/B保持回路額定值為220、110、48V。

2、動作值動作電壓不大于70%額定電壓；動作電流不大于90%額定電流。

3、保持值：不大于80%額定保持電壓。

4、返回值：不小于5%額定值。

5、功率消耗：電流繞組不大于0.3W，電壓繞組不大于3W。 a.DX-32A電壓保持回路220V不大于10W，110V不大于5W，48V不大于3W。 b.DX-32B電壓保持回路220V不大于20W，110V不大于10W，48V不大于4W。

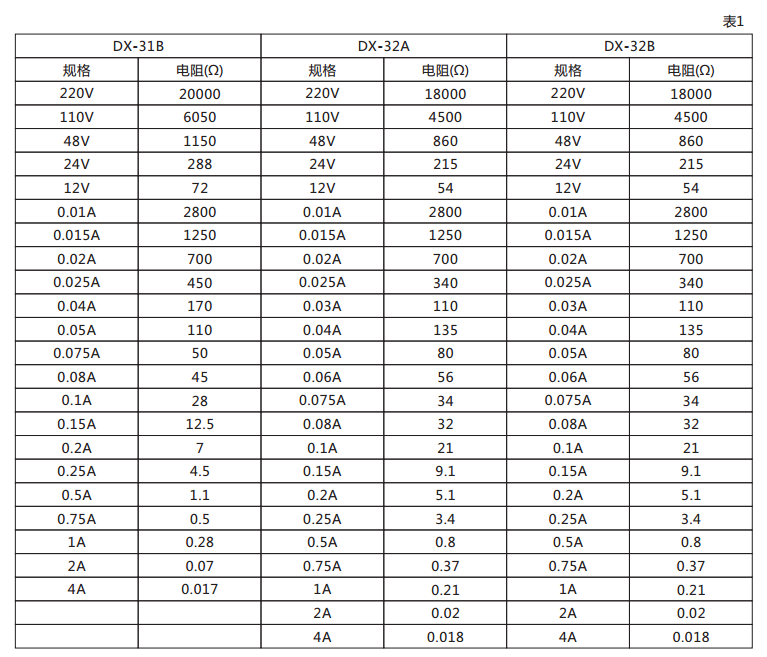

6、線圈電阻值見表1。

7、觸點容量 A.在電壓不超過250V（時間常數為5±0.75ms），電流不大于0.5A的直流電路中，能斷開30W。 B.在電壓不超過250V（cosφ=0.4±0.1），電流不大于1V的交流電路中，能斷開100VA。

8、介質強度繼電器各導電電路連在一起對外露的非帶金屬部分及外殼之間，工作繞組對不接保持繞組的觸點電路之間，應能承受2kV（有效值），50Hz的交流試驗電壓歷時1min試驗，而無絕緣擊穿或閃絡現象。

9、壽命：電壽命1000次，機械壽命5000次。

10、熱穩定性：電壓長期通以110%額定電壓，電流繞組長期通以額定電流，周圍環境溫度為40℃時，繞組溫升不大于65℃。

11、重量：0.40kg。

12、內部接線見圖1。
