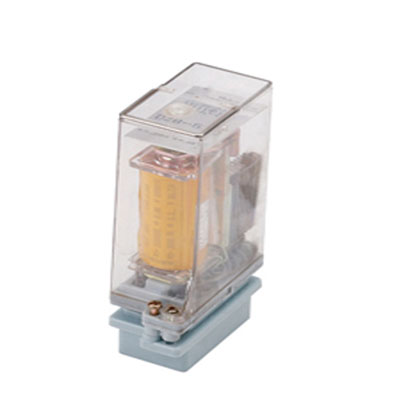

DZB-551中間繼電器用途
DZB-551中間繼電器用于電力系統二次回路及工業自動化控制回路上,作為轉換控制電路或擴大被控制電路范圍及船舶電站之用。
DZB-551中間繼電器特點
2.1能提供7付動合、動斷及轉換觸點,結構緊法。
2.2通過罩殼上的小孔拔動銜鐵,可以試驗觸點動作情況。
2.3繼電器可以電壓起動電流自保(最多有三個電流繞組)。
2.4線圈激勵為直流。
DZB-551中間繼電器動作原理
該繼電器為電磁拍合式結構,并帶有保持線圈,由電磁系統,接觸系統二部分組成 ,當線圈通電時.通過鐵芯產生磁場吸合吸片, 由吸片帶動簧片,使觸點回路轉換,觸點采用雙觸點接觸 ,有接觸電阻小、接觸可靠性強、斷開負荷容量大等優點。繼電器外殼采用引進Combiflex凸出式模數化插入結構。
DZB-551中間繼電器技術數據
4.1動作電壓≤70%額定電壓,動作電流≤80%額定電流。
4.2保持值:電壓≤70%額定電壓,電流≤80%額定電流。
4.3返回> 5%額定值。
4.4動作時間<40ms。
4.5線圈功耗:電壓線圈≤4W,電流線圈≤2W。
4.6觸點長期通過5A電流,并允許通過50A電流時間1s或通過25A電流時間4s。
4.7觸點能力與RXMA1型相同。
4.8絕緣耐壓50Hz, lmin, 2kV。
4.9沖擊電壓5?。
4.10能承受5-15Hz中等震級地震波沖擊。

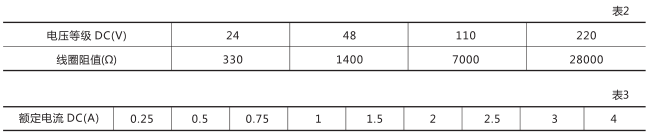

4.11額定電壓、額定電流及線圈阻值。

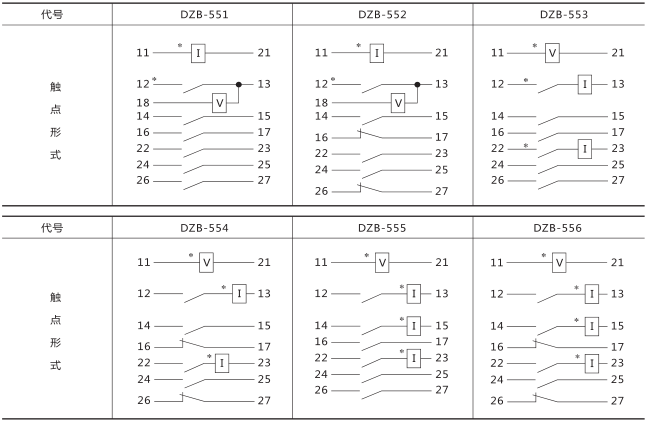

4.12繼電器觸點形式及代號

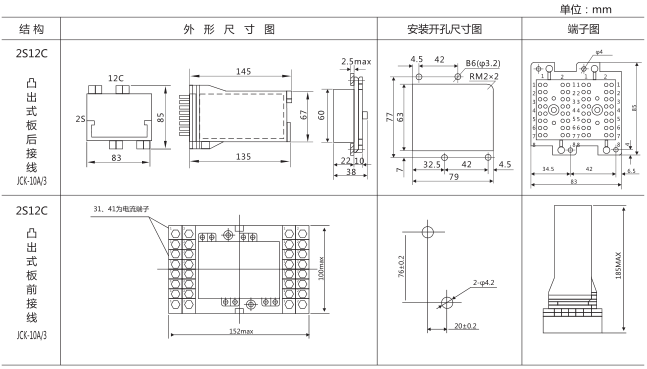

DZB-551中間繼電器外形及安裝尺寸
